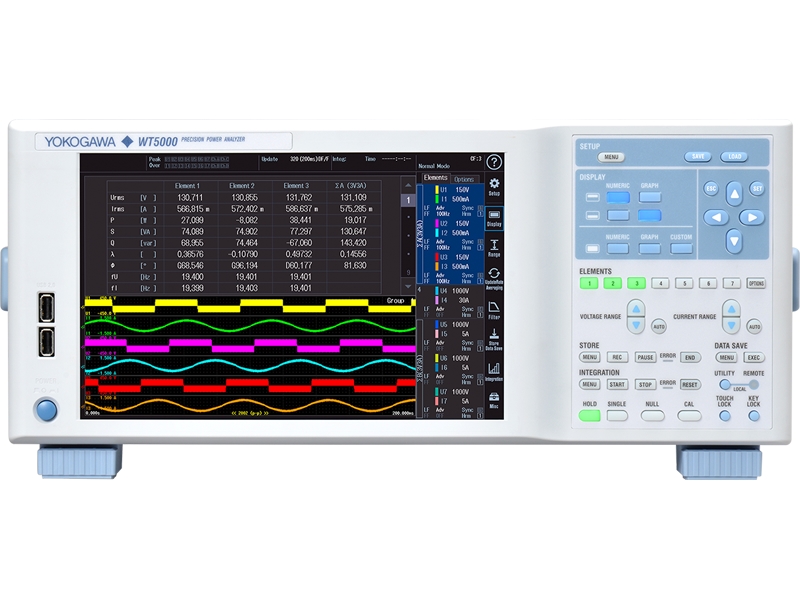

Измеритель мощности - анализатор качества электроэнергии WT5000

ПЕРЕЙТИ НА НОВЫЙ САЙТ

Файл: Техническое описание

WT5000 - это универсальная платформа, которая обеспечивает экстраординарную точность и исключительную производительность для большинства распространенных приложений. Укомплектованный 7 сменными plag & play входными модулями и 4 каналами анализа электрических и механических характеристик двигателей WT5000  является идеальным инструментом анализа эффективности и электрической и менанической части системы. Прибор входит в перечень поддерживающий требования стандартов SPEC Power® и IEC анализа гармоник и фликкера. Его чувствительный сенсорный экран, интуитивно понятное меню и внешнее ПО делают WT5000 идеальным измерительным прибором.

Премии

Измерительный прибор года

WT5000 был удостоен наградой "Прибор года" на конкурсе 2019 Elektra Awards.

Энергетический продукт года

Прецизионный анализатор мощности Yokogawa WT5000 получил престижную награду «Энергетический продукт года» на второй ежегодной премии электронной промышленности.

Надежный сегодня, готовый к завтрашнему дню

  • Делайте измерения, которым можно доверять, с гарантированной точностью  0,03% (базовая погрешность)
  • 10 Мвыб / с, полоса измерения мощности 1 МГц, разрешение 18 бит с помощью технологии волоконно-оптической изоляции Yokogawa isoPRO ™
  • Одновременный анализ 7 фаз на одном шасси, получение более 1000 параметров мощности в реальном времени
  • Прецизионное измерение тока гарантировано инновационной симметричной коаксиальной конструкцией шунта
  • Потоковая передача необработанных данных формы сигнала до 22 элементов со скоростью до 2 Мвыб / с для подробного анализа формы сигнала

Инновации с помощью точности, гибкости и доверия

  • Модульная архитектура с возможностью использования до 7 заменяемых пользователем входных модулей
  • Возможность синхронизации множества приборов для больших многофазных систем
  • Для измерения общей эффективности системы содержащий эл.двигатели и генераторы  прибор может содержать до 4  входов для измерения частоты вращения и 4 входов измерения крутящего момента
  • Изоляция и измерение гармонических потерь при одновременном широкополосном и гармоническом анализе мощности с помощью  настраиваемых улучшенных фильтров
  • Потоковая запись необработанных данных до 22 сигналов с частотой выборки  2 Mвыб/с для детального анализа сигнала

Точность достигается проще

  • Высокочувствительный  25 см емкостной сенсорный экран
  • Интуитивное и простое управление с помощью меню для подключения , настройки, измерения и записи
  • Модульная кострукция с выполняющая главную задачу по обеспечению безопасности

Невероятная точность

WT5000 - это самый точный анализатор мощности с базовой погрешностью ±0.03%. Это погрешность гарантирована от 1% до 130% выбранного диапазона тока и напряжения. С минимальным влиянием низкого коэффициента мощности (0.02% полной мощности) прибор так же точен при больших фазовых сдвигах и частотах.

  • Погрешность измерения мощности переменного тока: 0.01% от показания + 0.02% от диапазона
  • Погрешность измерения мощности постоянного тока: 0.02% от показания + 0.05% от диапазона
  • 10 Мвыб/с 18 бит АЦП

Многоканальные измерения

Измерение мощности до 7 различных фаз с частотой выборки 10 Mвыб/с (18 бит).  Высокого разрешения WXGA экран с диагональю 25 см  позволяет разделить экран для просмотра 7 осциллограмм и может отображать до 12 страниц различных измеряемых параметров, что делает его идеальным инструментом для измерения эффективности инверторов для питания эл.двигателей, возобновляемых источников энергии и тяговых приложений таких как насосы, вентиляторы и  электротранспорт. Результаты измерений могут также отобрадаться в векторном формате или ввиде функции от времени.

Интуитивное управление

Управляющийся с помощью сенсорного экрана и /или  кнопок передней панели WT5000  предлагает цельный и интуитивно понятный  интерфейс, что делает подключение, настройку и измерения проще чем до этого. Сенсорный 25 см WXGA экран обеспечивает отличную помехозащищенность даже в условиях высокого уровня индустриальных помех.

Дополнительные функции сенсорного экрана

Сенсорная панель расширяет функции управления прибора.  Можно изменить время развертки (время/с) или положения графика на экране.

Улучшенная фильтрация

В дополнение к ФНЧ и сетевым фильтрам  WT5000 имеет расширенные возможности фильтрации, что обеспечивает дополнительные возможности для точного анализа даже самых сложных сигналов с высокой точностью.

  • Фильтр синхронизации: вместо синронизации в момент перехода нуля, пользователь может выбрать любую другую точку синхросигнала.
  • Улучшенный частотный фильтр: позволяет пользователям измерять основную частоту и частоту коммутации без влияния на другие параметры.
  • Параллельные цифровые фильтры: состоят из высокочастотного сглаживающего фильтра, двух отдельных сетевых фильтра для обычных измерений и измерений гармоник и гарантируют высокую точность. Пользователь может ограничить число гармоник, чтобы снизить ослабление в низкочатотных измерениях.

Улучшенный анализ гармоник

Сравните и оцените входные и выходные гармоники инверторов, двигателей или стабилизаторов до 500 гармоники. WT5000 позволит пользователям не только измерять гармоники и мощность одновременно, но  также сравнивать гармоники двух различных источников.

Воздействие шумов и наложенных спектров  минимизируется использованием сглаживающего и сетевого фильтров, построенных по технологии  параллельных цифровых фильтров, позволяя одновременное проведение широкополосных и узкополосных измерений.

Сертифицированное измерение гармоник

В комбинации с опцией /G7 и ПО измерения гармоник и фликера IEC, WT5000 измеряет гармоники и сохраняет их на ПК согласно требованиям IEC. Для поддержки измерений оборудования с потреблением более 16 A/фаза (IEC61000-3-12) можно использовать трансформатор тока CT200.

  • Гармоники: EN61000-3-2, IEC61000-3-2, EN61000-3-12, IEC61000-3-12 и JIS C 61000-3-2

Полная синхронизация цифровых данных и осциллограмм

Данные осциллограмм без каких-либо прерываний до 2 Mвыб/с и синхронизованы с числовыми данными. Отклонение от нормы в числовых данных напрямую привязано к  соответствующим данным осциллограммы. Например, вы нашли числовой параметр отличный от других вызванный влиянием высокочастотных шумов.

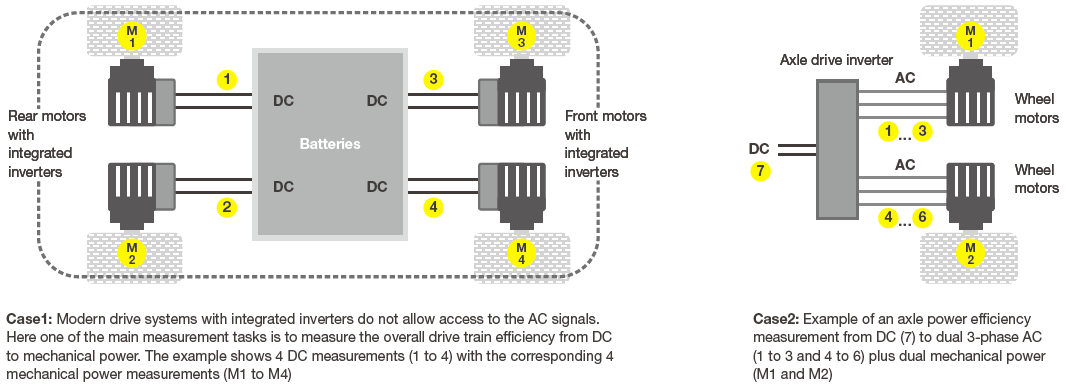

Electric Vehicle Development

Описание

От 16 до 18% общего заряда электромобиляприходится  на потери в системе питания электродвигателями. Поэтому производители электрических и гибридных автомобилей нуждаются в точной оценке управления электродвигателем и инвертора для достижения большей эффективности. Дополнительно, точный анализ выходного сигнала инвертора без влияния шумов переключения - это ключевая часть оценки схемы привода электродвигателя.

Ключевые требования:

  • Мультифазные измеренияот аккумулятора, инвертора и двигателя
  • Оценка таких характеристик двигателя как вращающий момент, частота и направление вращения, проскальзование и электрический угол
  • Характеристики заряда/разряда аккумулятора
  • Анализ гармоник инвертора при различных оборатах двигателя.

Преимущества  WT5000

Точные, многоканальные измерения, оценка до 4 двигателей и возможность сопоставления гармонических составляющих WT5000 помогут конструкторам сократить время заряда, увеличить эффективность преобразования и пробег,.

  • Гарантированная точность при многоканальных измерениях

Это позволяет одновременное измерение напряжения, тока, мощности, момента, частоты вращения, электрического угла и механической мощности.

  • Оценка двигателей и механической эффективности

Измеряет частоту вращения, момент и механическую мощность двигателя с помощью аналоговых или импульсных сигналов датчиков. Один WT5000 может быть настроен для синхронных измерений 4 двигателей одновременно.

  • Характеристики заряды и разряда аккумулятора

Суммурование потребленной и отданной энергии позволит оценить характеристики заряда/разряда аккумулятора.

  • Гармонический анализ и сопоставление данных

WT5000 имеет возможность измерения гармонических составляющих до 500 гармоники включительно в случае низких оборотов и поддерживает гармонический анализ без использования внешней синхронизации.
