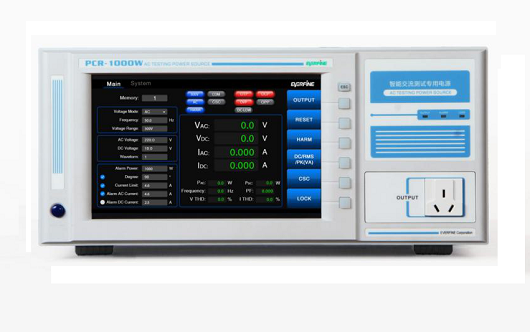

Интеллектуальный Тестовый источник питания переменного тока PCR-W

Специализированный источник питания для интеллектуального тестирования устройств переменного тока серии PCR-W - это качественный, надежный, легкий прибор с высокой чистотой формы выходного напряжения, с низким содержанием гармоник, совместимый с большинством аналогичных блоков питания во всем мире кроме того, это модульная конструкция, которая удобна для расширения мощности и т.д.

 Основные характеристики

  • Коррекция входного коэффициента мощности
  • Совместим со всеми блоками питания, три режима выхода: AC, DC, AC + DC
  • Функция анализа гармоник, низкие гармонические искажения, быстрый отклик
  • Редактируемая форма сигнала (библиотека форм) и фаза
  • 3-х фазный источник питаня, состоящий из трех однофазных (используется только интерфейс)
  • Может использовать паралельное соединение (используется только интерфейс)
  • Порт сонхронизации входа/выхода
  • Выход синхросигнала: уровень 5 В
  • Допусковый контроль. Выход для дистанционного контроля: FAIL. PASS, TEST-IN PROCESS
  • Встроенный измеритель: напряжения (Vrms), тока (Irms), мощности (P) и коэффициента мощности (PF)
  • Аналоговый вход (форма/уровень сигнала): DC: -5V~+5V;AC:0~5V
  • Функции защиты: от короткого замыкания выхода, от перегрузки по току и напряжению, от перехрева
  • Интерфейсы связи: RS232/485/ ethernet (опция)
Модель

PCR1000W

PCR2000W

PCR4000W

PCR8000W

PCR12000W

Вход

Напряжение

переменный ток 85~260 В

Частота

1Φ, 50 Гц /60 Гц

Коэффициент мощности

0.94

Выход

Напряжение

1~150 В; 2~300 В (150V/300V диапазоны)

Максимальный ток (150V/300V диапазон)

10A/5A

20A/10A

40A/20A

80A/40A

120A/60A

Фаза

1

Выходная мощность (ВА)

1000

2000

4000

8000

12000

Пиковый ток

× 4 от максимального (RMS)

Частота

1,0~500.0 Гц

Выход DCAC+DC

Напряжение

1.4~212 В/2.8~424 В(150V/300V диапазон)

Максимальный ток (150V/300V диапазон)

5.0A/2.5A

10A/5A

20A/10A

40A/20A

60A/30A

Выходная мощность (ВА)

500

1000

2000

4000

6000

Стабильность выходного напряжения

≤0.1%

Погрешность выходного напряжения

≤1%уст.+0.2 В

Стабильность по частоте

≤0.016%уст.+0.01 Гц

Влияние частоты на выходной сигнал

≤0.03%уст.+0.1 В

THD

≤0.2% (40.0~65.0 Гц); ≤0.3% (65.1~500.0 Гц)

Время перестройки

<60 мкс

Влияние нагрузки

≤0.2%+0.2 В

Влияние напряжения питания

≤0.1%

Коэффициент мощности

≥75%

Измерение

Напряжение (В)

Диапазон

75/ 150/ 300

Разрешение

0,1

Погрешность

±(0,2%изм.+0.2%диап.+0,1В)

Ток (А)

Диапазон

0,5/ 1/ 2/ 5/ 10

1/ 2/ 5/ 10 / 20

2/ 5/ 10/ 20/ 40

5/ 10/ 20/ 40/ 80

7/ 15/ 30/ 60/ 120

Разрешение

0.001 (0~9.999A); 0.01 (10A~99.99A)

Погрешность

±(0.2%изм.+0.2%диап.+1мл.разряда)

Мощность (Вт)

Разрешение

0,1 (0.1W~999.9); 1 (>1000)

Погрешность

±(0.3%изм.+0.2%диап.+1мл.разряд)
