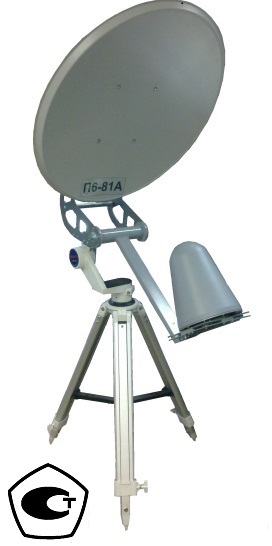

Антенна измерительная зеркальная П6-81А

ПЕРЕЙТИ НА НОВЫЙ САЙТ

Антенна измерительная зеркальная П6-81А применяется для измерения уровня помех при решении задач электромагнитной совместимости радиоэлектронных средств, электромагнитных полей  при экологозащитных мероприятиях, в задачах навигации и радиолокации. Предназначена для поиска и измерения уровня сигналов и помех в диапазоне частот от 1 до 90 ГГц.

В комплект поставки входит зеркало с набором сменных облучателей:

               широкополосный: 1 ... 26,5 ГГц;

               узкополосные:      2,1 ... 4,4 ГГц;

                                             4,3 ... 9,5 ГГц;

                                             9,5 ... 18 ГГц;

                                             14 ... 26,5 ГГц;

                                             26,5 ... 40 ГГц,

                                            40 ... 60 ГГц,

                                            60 ... 90 ГГц.

Конструкция: офсетная зеркальная антенна с заменяемыми пассивными облучателями.


Технические характеристики:

  • Диапазон частот, ГГц: 1-60,00;
  • Коэффициент стоячей волны (КСВН), не более: 2,5;
  • Коэффициент усиления в диапазоне частот, не менее, дБ: от 13 (на 1 ГГц) до 42 (на 92 ГГц);
  • Пределы допускаемой погрешности коэффициента усиления, дБ: меньше или равно плюс/минус 2,3;
  • Поляризация: линейная;
  • Коэффициент кроссполяризации, дБ: не более -20;
  • Масса, не более, кг: 11,6;
  • Габаритные размеры, (длина×ширина×глубина) не более, мм: 700 х 1100 х 720;
  • Рабочие условия эксплуатации:
              - температура окружающего воздуха, °С: минус 10 до плюс 40;
              - относительная влажность (при 35 оС), не более, %: 95;
              - давление, мм рт.ст.: 630-800.

Технические характеристики: Технические характеристики антенн П6-80 П6-81.pdf

Дополнительная информация: Описание типа П6-81А.pdf
